辊压机DHS弧形进料装置
来源: | 作者:九泰 | 发布时间: 787天前 | 1389 次浏览 | 分享到:
辊压机DHS弧形进料装置新注解

——辊压机DHS弧形进料装置新注解

在我国水泥工业,不管是生料终粉磨工艺,还是在水泥联合粉磨工艺,辊压机因其粉磨效率高而备受青睐,使用极为广泛。然而在实践中,辊压机粉磨效率的发挥并不都很如意,其原因是多方面的,有辊压机构件质量、结构问题,也有系统进料塑形、出料分选问题,还有物料性能问题等等。针对这些问题,科技工作者不断创新,形成了一套行之有效的科学的解决办法。进料塑形关系到辊压机的稳定运行,取决于进料装置的结构。进料装置的结构一直在持续创新中向更好的方向发展,成都九泰科技有限公司2013年推出杠杆式双进料装置,2020年推出DHS弧形进料装置,总是希望把更好的设备献给水泥生产企业,解决最现实的问题。

1、传统辊压机进料装置常见问题

1)传统进料装置流量调节板运行轨迹系水平方向来回收放,进料开度越小,流量调节板距离辊面越高,物料溢出的空间越大。当物料粒度较细,物料溢散于流量调节板背部区域,料柱变形,料床松散,严重影响辊压机挤压过程的压紧效果。

2喂料延伸板(侧挡板)骑于两辊之间且插入宽度较宽(约60mm降低了辊子工作辊面宽度,当辊压机带料运行,动辊拉开,辊缝变大时,大量物料从延伸板与辊间溢出,致使辊压机挤压效果不理想,循环负荷较大。尤其是当物料粒度较细或生产高标号水泥时,表现尤为明显。

3)延伸板结构形式拆换不便,备件费用较高。

2、 DHS弧形进料装置

近年来,我公司根据原传统双调节进料装置存在的不足,积极利用新科技,赋予装备新功能,开发出目前国内最先进的辊压机DHS弧形进料装置(专利号ZL202022323676.8),其特点如下:

1)采用外置式传动控制系统,传动平稳,多圈式一体化传感器实时反馈位置情况并进行精确定位;

2)采用新型喂料管延伸板+侧挡板结构,实现双层双作用密封,有效阻止端面漏料,降低辊子端面磨损的风险;

3)流量调节板运行轨迹为沿辊面弧形移动,流量调节板与辊面距离恒定不变,进料塑形效果好,能确保物料不溢散,确保物料填满挤压腔,确保形成稳定的料柱,从而能保证辊压机料床的稳定。

4)所有结构件均采用可更换式安装,后续备件更换快捷、方便且费用低。

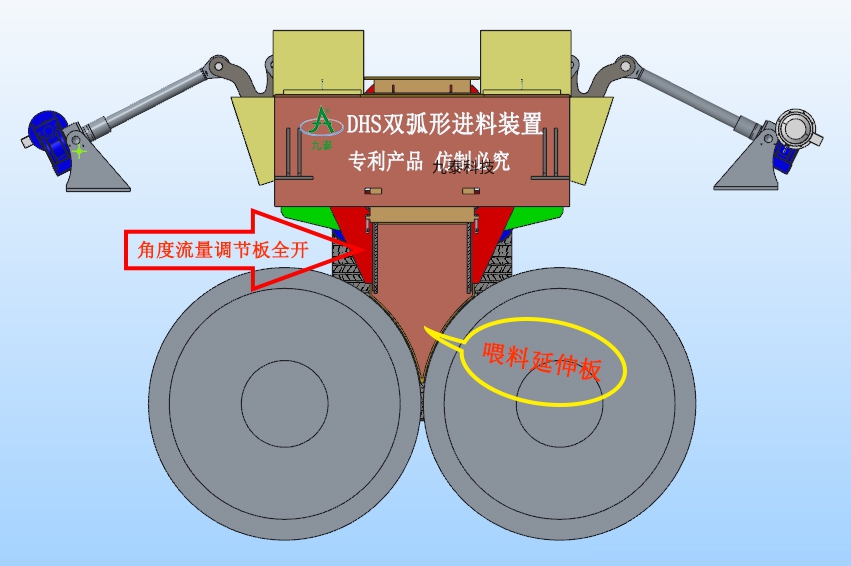

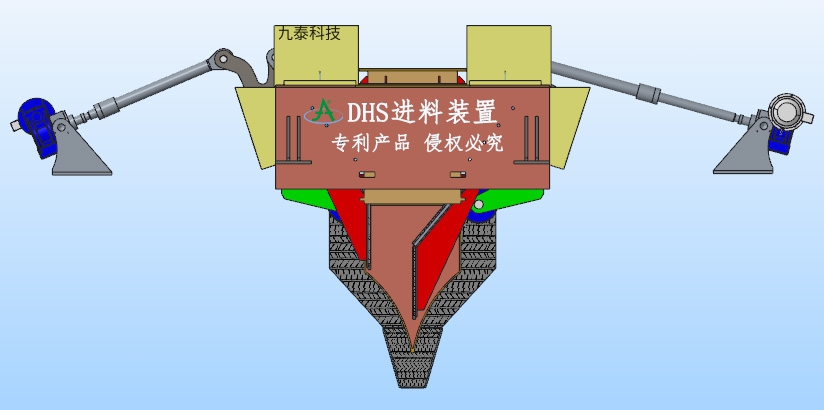

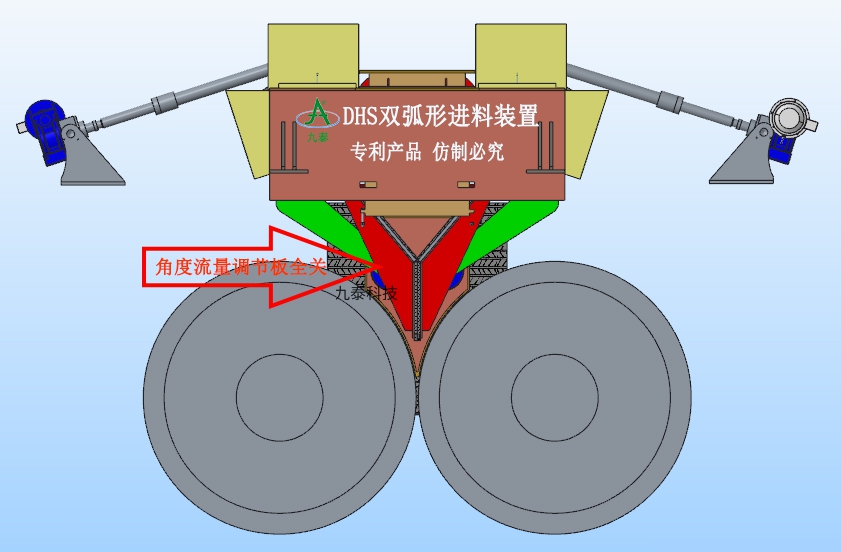

下图为辊压机DHS弧形进料装置示意图:(专利号ZL202022323676.8)














 3、总体评价

DHS进料装置采用新型曲柄杠杆传动,改变了角度流量调节板运行轨迹,使角度流量调节板沿辊面做等距弧形移动,保证辊间料腔的封闭性和来料的密实性,从而保证挤压料床的稳定性;新型结构形式有效防止了物料的溢散,降低了辊面因物料滑动冲刷对辊面的磨损,提高辊压机的一次性挤压效果,降低了辊压机系统的循环负荷及无功损耗。







                                                      成都九泰科技有限公司

                                                                     2022年
