DSV下料闸阀
来源: | 作者:JTKJ | 发布时间: 800天前 | 1115 次浏览 | 分享到:
摘要 辊压机投料系统平板闸(棒条)阀动作不灵活,闸板极易卡阻、漏料,现场尘土飞扬,工作环境差。而DSV下料闸阀模块化设计、安装简便、操纵灵活、无卡阻、现场不漏料、不冒灰。
关键词 辊压机 投料系统 平板闸阀 DSV下料闸阀 弧形闸板

DSV下料闸阀的研制及其在辊压机投料系统的应用



引言

辊压机投料系统由称重仓、下料闸阀和进料装置组成。辊压机投料系统的性能事关辊压机的稳定运行,事关辊压机效能的发挥。对此,致力于辊压机稳定运行技术研发与应用的成都九泰科技有限公司,继成功推出辊压机DSH弧形进料装置、辊压机液压系统以及SPC智能控制系统之后,研制出DSV下料闸阀,用以代替传统下料闸阀——平板(棒条)闸阀,在提升辊压机投料系统性能上再创佳绩。

1辊压机投料系统传统下料闸阀存在的问题

闸阀又称闸板阀或闸门阀,它是通过闸板的升降(如烧成系统三次风阀)或伸缩(如辊压机投料系统平板闸阀来控制阀门的启闭,闸板垂直于流体方向,改变闸板与阀座间相对位置即可改变通道大小,在一定程度上实现流量的控制。

在我国水泥工业,有数千台辊压机正在服役,其投料系统下料闸阀大部分使用平板闸(棒条)阀。这种传统下料闸阀启闭时不仅动作不灵活,止料时闸板极易卡阻,还存在漏料现象,严重的现场会尘土飞扬,给运行环境带来极大污染,工作环境差、员工劳动强度加大。

2 DSV下料闸阀的研制

针对目前各行业尤其是建材行业闸板阀存在的漏料、开关动作不灵敏等现象,我公司特研发一种DSV下料闸,以替换传统使用的闸板阀。

2.1 结构

DSV下料闸阀的结构组成由闸阀主体、扇形闸板、动力源、支撑座等(见图1)。闸板阀的优点,模块化设计安装简便、操纵灵活、无卡阻、现场不漏料、不冒灰。工艺性好,结构紧凑等特点,与介质接触的材料均为耐磨材料,保证使用寿命。

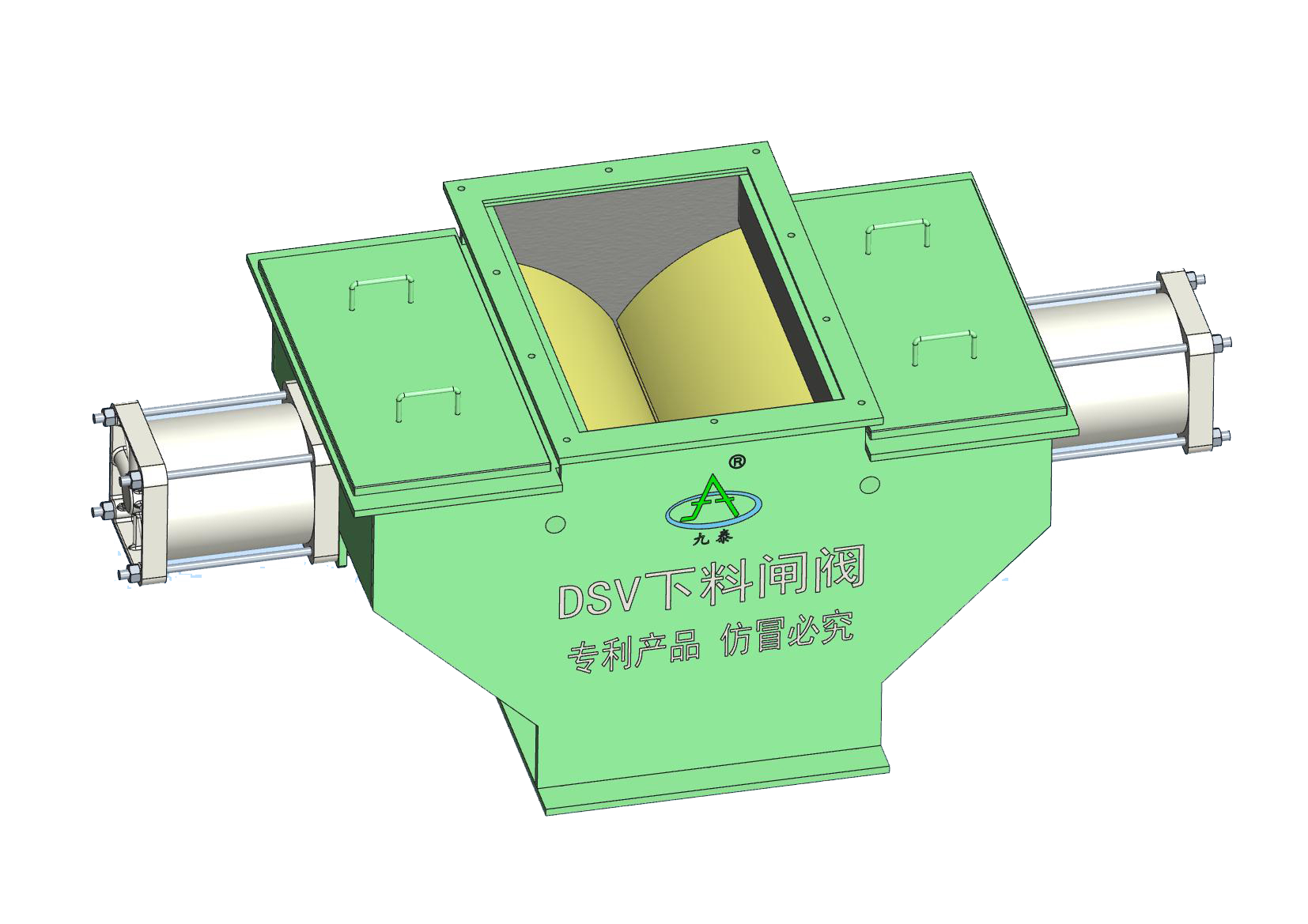

1 DSV下料闸阀

2.2 工作原理

DSV下料闸阀在动力源(含电动、气动、电液动)作用下实现闸板的开启与闭合,控制介质的流动。具体地讲,DSV下料闸阀扇形闸板在动力作用下闭合,切断介质运动,达到止料目的;相反,在动力驱动下扇形闸板被拉开物料顺利通过全密封的DSV下料闸阀。整过过程中不受物料影响,闸板不会卡阻,不会有扬尘。

3 DSV下料阀的应用

   DSV下料闸阀投放市场后,因密闭性好,启闭灵活,给生产带来极大便利,现场干净整洁,完美地解决了传统闸板存在的问题。在辊压机投料系统的应用实践证明,DSV下料闸阀是粉料、晶粒料、颗粒料及小块物料流量控制设备,可广泛用于冶金、矿山、建材、电力、粮食、化工等行业介质流量的控制。
